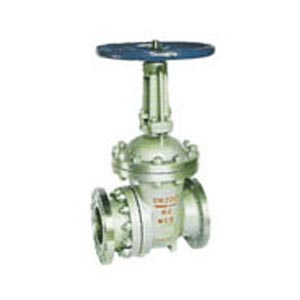

PZ41H排渣闸阀--上海巨冠阀门制造有限公司 | 销售热线：021-56946188 56946288 　

主要尺寸

型号	公称通径 DN/mm	主要尺寸/mm
型号	公称通径 DN/mm	L	D	D1	D2	b	Z-φd	H
PZ41H-10C PL41H-10C PZ41H-16C PL41H-16C NPZ41H-10C NPZ41H-16C 电动排渣阀尺寸同上，高度重量加电动头	50	250	165	125	102	20	4-φ18	335
	80	280	200	150	133	22	8-φ18	510
	100	300	220	180	150	24	8-φ18	685
	150	350	285	240	212	28	8-φ22	790
	200	400	340	295	268	30	12-φ22	885
	250	450	405	355	320	32	12-φ26	1015
	300	500	460	41O	370	34	12-φ26	1190
	350	550	520	470	430	38	16-φ26	1350
	400	600	580	525	482	40	16-φ30	1460
	500	700	715	650	585	46	20-φ33	1820
PZ41H-25 PZ941H-25 NPZ41H-25 NPZ941H-25 电动尺寸同上，高度、重量外加电动装置。	50	250	165	125	102	20	4-φ18	335
	80	280	200	150	133	22	8-φ18	510
	100	300	235	190	158	24	8-φ22	685
	150	350	300	250	212	30	8-φ26	190
	200	400	360	31O	278	34	12-φ26	885
	250	450	425	370	335	36	12-φ30	1015
	300	500	485	430	390	40	16-φ30	1190
	350	550	555	490	450	44	16-φ33	1350
	400	600	620	550	505	48	16-φ36	1460
	450	650	670	600	555	50	20-φ36	1620
	500	700	730	660	615	52	20-φ36	1820
PL41H-25 PL941H-25 电动尺寸同上，高度、重量外加电动装置。	150	400	300	250	212	30	8-φ26	91O
	200	500	360	31O	278	34	12-φ26	1100
	250	550	425	370	335	36	12-φ30	1430
	300	650	485	430	390	40	16-φ30	1558
	350	700	555	490	450	44	16-φ33	1678
	400	750	620	550	505	48	16-φ36	1830
	450	850	670	600	555	50	20-φ36	1990
	500	900	730	660	615	52	20-φ36	2160
