产品概述

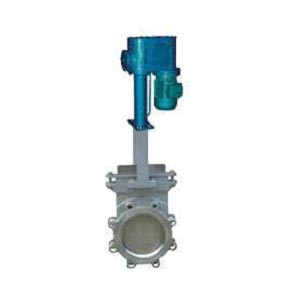

电液动刀型闸阀，又名电液动刀闸阀，电液动刀形闸阀，是由电液动装置同刀闸阀配合，通过电液联动装置往复推位来控制阀门的开启和关闭，同时配合信号输出控制，可实现远程自控，是一种理想的智能式自控调节刀闸阀，广泛应用于冶金、电力、煤炭、矿山、水利等行业。
产品特点
1，机、电、液、仪一体化，实现现场控制，集中监控或自动控制。
2，无级调力，运行平稳，冲击力小，适用于较高压力场合。
3，节能，液压传动效率高达80%
4，阀门整体结构紧凑，体积小，无需液压泵站。
5，可控制任意阀位并可锁定。
执行标准：
设计制造: JB/T8691-1998 结构长度: GB/T15188.2-94 法兰连接: GB/T9113.1-2000 JB/T79-94 试验与验收 : GB/T13927-92
性能参数
| 公称压力 | PN |
| 壳体试验 | 1.5 Mpa |
| 密封试验 | 1.1 Mpa |
| 工作温度 | 橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃ |
| 适用介质 | 糖浆、纸浆、污水、煤浆、灰、渣水混合物 |
零件材质
| 阀体、上盖 | 碳钢、不锈钢 |
| 阀板 | 不锈钢 |
| 阀杆 | 不锈钢 |
| 密封圈 | 橡胶、四氟、不锈钢、硬质合金 |
连接尺寸(mm)
| Mpa | DN | L | D | D1 | D2 | H | N-M | D0 |
| 1.0 | 50 | 43 | 160 | 125 | 100 | 330 | 4-M16 | 180 |
| 65 | 46 | 180 | 145 | 120 | 360 | 4-M16 | 180 |
| 80 | 46 | 195 | 160 | 135 | 390 | 4-M16 | 220 |
| 100 | 52 | 215 | 180 | 155 | 440 | 8-M16 | 220 |
| 125 | 56 | 245 | 210 | 185 | 510 | 8-M16 | 230 |
| 150 | 56 | 280 | 240 | 210 | 600 | 8-M20 | 280 |
| 200 | 60 | 335 | 295 | 265 | 700 | 8-M20 | 360 |
| 250 | 68 | 390 | 350 | 320 | 840 | 12-M20 | 360 |
| 300 | 78 | 440 | 400 | 368 | 960 | 12-M20 | 400 |
| 350 | 78 | 500 | 460 | 428 | 1110 | 16-M20 | 400 |
| 400 | 102 | 565 | 515 | 482 | 1250 | 16-M22 | 400 |
| 450 | 114 | 615 | 565 | 532 | 1380 | 20-M22 | 530 |
| 500 | 127 | 670 | 620 | 585 | 1530 | 20-M22 | 530 |
| 600 | 154 | 780 | 725 | 685 | 1800 | 20-M27 | 600 |
| 700 | 165 | 895 | 840 | 800 | 2150 | 24-M27 | 600 |
| 800 | 190 | 1010 | 950 | 898 | 2420 | 24-M30 | 680 |
| 900 | 203 | 1110 | 1050 | 1005 | 2680 | 28-M30 | 680 |
| 1000 | 216 | 1220 | 1160 | 1115 | 3100 | 28-M30 | 700 |
| 1200 | 254 | 1450 | 1380 | 1325 | 3450 | 32-M36 | 800 |
| 1.6 | 50 | 43 | 160 | 125 | 99 | 330 | 4-M16 | 180 |
| 65 | 46 | 185 | 145 | 120 | 360 | 4-M16 | 180 |
| 80 | 46 | 200 | 160 | 135 | 390 | 8-M16 | 220 |
| 100 | 52 | 220 | 180 | 155 | 440 | 8-M16 | 220 |
| 125 | 56 | 250 | 210 | 185 | 510 | 8-M16 | 230 |
| 150 | 56 | 285 | 240 | 210 | 600 | 8-M20 | 280 |
| 200 | 60 | 340 | 295 | 265 | 700 | 12-M20 | 360 |
| 250 | 68 | 405 | 355 | 310 | 840 | 12-M22 | 360 |
| 300 | 78 | 460 | 410 | 375 | 960 | 12-M22 | 400 |
| 350 | 78 | 520 | 470 | 435 | 1110 | 16-M22 | 400 |
| 400 | 102 | 580 | 525 | 485 | 1250 | 16-M27 | 400 |
| 450 | 114 | 640 | 585 | 545 | 1380 | 20-M27 | 530 |
| 500 | 127 | 715 | 650 | 609 | 1530 | 20-M30 | 530 |
| 600 | 154 | 840 | 770 | 720 | 1800 | 20-M36 | 600 |
| 700 | 165 | 910 | 840 | 788 | 2150 | 24-M36 | 600 |
| 800 | 190 | 1025 | 950 | 898 | 2420 | 24-M36 | 680 |
| 900 | 203 | 1125 | 1050 | 998 | 2680 | 28-M36 | 680 |
| 1000 | 216 | 1255 | 1170 | 1110 | 3100 | 28-M42 | 700 |
