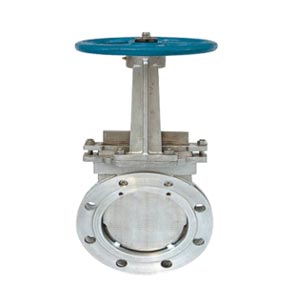

PZ73手动对夹式刀型闸阀

产品概述


设计制造 : JB/T8691-1998
结构长度: GB/T15188.2-94
法兰连接: GB/T9113.1-2000 JB/T79-94
试验与验收:GB/T13927-92


主要零部件材质


阀体、上盖碳钢、不锈钢
阀板不锈钢
阀杆不锈钢
密封圈橡胶、四氟、不锈钢、硬质合金

主要性能规范


公称压力PN
壳体试验1.5XPN
密封试验1.1XPN
工作温度橡胶≤80℃ 四氟密封≤180℃  硬密封≤425℃
适用介质糖浆、纸浆、污水、煤浆、灰、渣水混合物

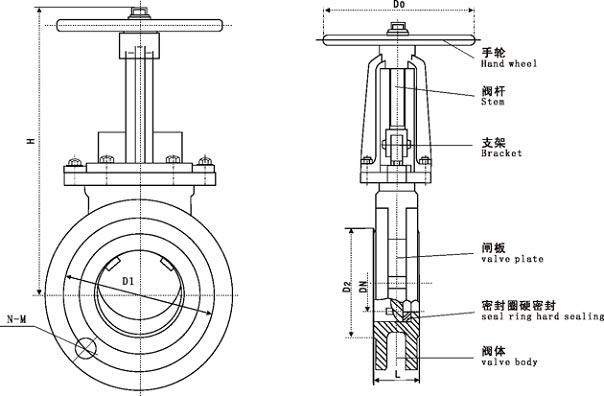

主要外形及连接尺寸单位   Unit:mm


公称压力(MPa)公称通径(mm)LDD1D2HN-MD0
1.050481601251002854-M16180
65481801451202984-M16180
80501951601353154-M16220
100502151801553658-M16220
125572452101854008-M16230
150572802402104758-M20280
200703352952655408-M20360
2507039035032063012-M20360
3007644040036878012-M20400
3507650046042988516-M20400
4008956551548299016-M22400
45089615565532110020-M22530
500114670620585120020-M22530
600114780725685145020-M27600
700130895940800170024-M27600
8001301010950905200024-M30680
900140111010501005230028-M30680
