产品概述
产品名称：高温高压平板闸阀
产品型号：Z63Y
产品口径：DN50～DN1200
产品压力：PN1.0-32.0MPa CLass150-1500lb
产品材质：铸钢、不锈钢、合金钢等
技术简介：
制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。\
驱动方式：手动、气动、液动、电动。
产品介绍：
平板闸阀适用于Class150～900/PN1.0～16.0MPa，工作温度-29～121℃的石油、天然气、水、油品等管路上，用于截断或接通管路中的介质。平板闸阀适用于高温高压工况，具有闸板不受热应力变化影响、阀座磨损较均匀、操作力矩小、易维护等特点。特别适用于高温高压电站超临界工况，为替代传统楔式闸阀产品的理想结构，应用于超临界、超超临界机组。平板闸阀适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。
Z43型带导流孔单闸板式平板闸阀适用于天然气开采和净化的长输管线。
用作启闭设备。
高压平板闸阀标准规范：
1.设计制造: JB/T5298-91 AP16D
2.结构长度: GBlT12221-89 ANSI 816.10
3.适用温度：≤4250C
4.连接尺寸:GB/T12224-89 ANSI 816.25-92

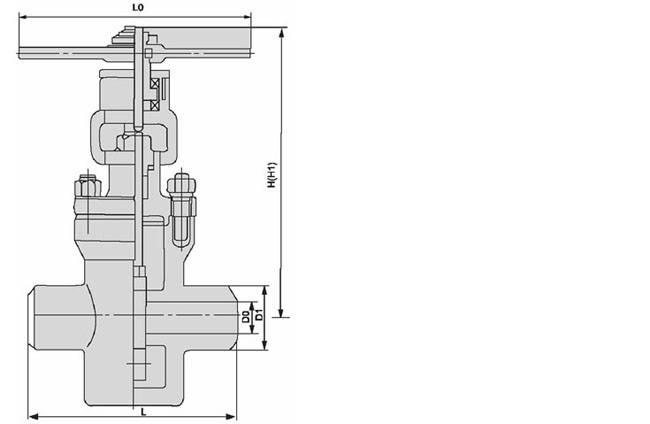

产品结构图：

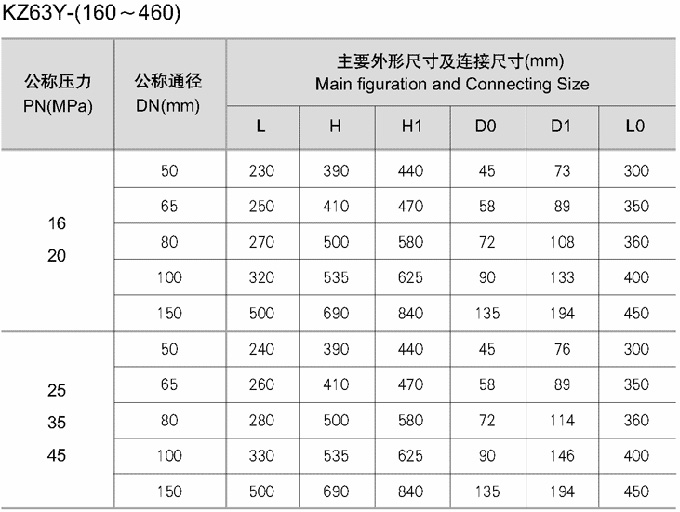

外形与连接尺寸：
