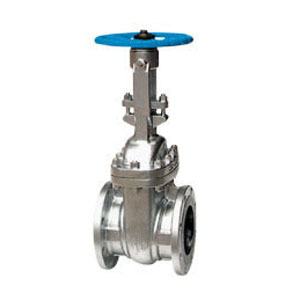

美标API闸阀

产品概述

产品执行标准

设计与制造	结构长度	法兰尺寸	对焊边接尺寸	压力 -温度	试验 -检验
API6D、600	ANSI B16.10	ANSI B16.5	ANSI B16.25	ANSI B16.34	API598、API6D

产品性能规范

公称压力 (LB)	强度试验			水密封试验			气密封试验
	MPa	Lbf/in2	MPa		Lbf/in2	MPa		Lbf/in2
150	3.1	450	2.2		315	0.5～0.7		60～100
300	7-8	1125	5.6		815
600	15.3	2225	11.2		1630
900	23.1	3350	16.8		2440
1500	38.4	5575	28.1		4080
2500	64.6	9367	47.4		6873

主要零件材料及性能

体、盖、瓣	阀杆	密封面	垫片 (环)	填料	工作温度 (℃)	适用介质
WCB	2Crl3	13Cr STL 本体材料 PTFE 尼龙	增强柔性石墨 13Cr/柔性石墨 SFB-2 08软钢 F304L F316L	柔性石墨增强柔性石墨 SFB/260 SFP/260 PTFE	≤425	水、蒸汽、油品
					≤450
WC1	38CrMoA1 25Cr2Mov
C6					≤540
WC9					≤570
C5 C12					≤540
CF8	F304				≤600	硝酸、醋酸、尿素
CF3	F316
CF8M	F304L
CF3M	F316L

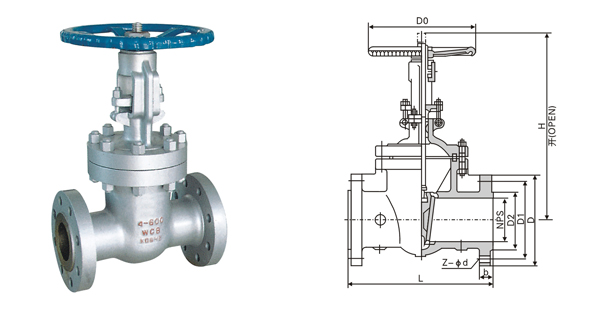

主要外形和连接尺寸单位Unit：mm

磅级	规格	通径 DN	单位	L	H(全开)	D	D1	D2	b	Z-φd	Do
150Lb	2	50	in	7.00	16.10	6.00	4.75	3.62	0.75	4-0.75	8.00
	2	50	mm	178	409	152	120.5	92	19.1	4-19	200
	3	80	in	8.00	20.00	7.50	6.00	5.00	0.94	4-0.75	1.00
	3	80	mm	203	570	90	152.5	127	23.9	4-19	250
	4	100	in	9.00	23.20	9.00	7.50	6.19	0.94	8-0.75	10.00
	4	100	mm	229	590	229	195.5	157	23.9	8-19	250
	6	150	in	10.50	24.80	11.00	950	8.50	1.00	8-0.88	12.00
	6	150	mm	267	630	279	241.5	216	25.4	8-22	300
	8	200	in	11.50	37.80	13.50	11.75	10.62	1212	8-0-88	3.88
	8	200	mm	292	960	343	298.5	270	28.5	8-22	350
	10	250	in	13.00	45.60	16.00	14.25	12.75	119	12-1.00	15.70
	10	250	mm	330	1158	406	362	324	30.2	12-25	400
