产品概述
100X隔膜式遥控浮球阀是兼具多种功能的水力操作式阀门。主要安装于水池或高架水塔的进水口处,当水位达到设定的高度时,主阀由浮球导阀控制关闭进水口停止供水:当水位下降后,主阀由浮球开关控制打开进水口向水池注水,实现自动补水。液位控制精确,不受水压干扰:100X隔膜式遥控浮球阀可随水池的高度及使用空间任意位置安装,维护、调试、检查方便、密封可靠,使用寿命长。隔膜式阀门,性能可靠、强度高、动作灵活适用于450mm口径以下的管道。DN500mm口径以上的建议使用活塞式。

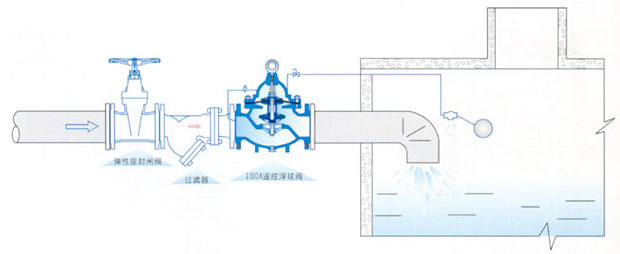

典型安装示意图
主要外形连接尺寸 单位：mm
| DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
| L | 150 | 160 | 180 | 200 | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 787 | 914 | 978 |
| H1 | 179 | 179 | 179 | 179 | 210 | 210 | 215 | 245 | 305 | 365 | 415 | 560 | 658 | 696 | 735 | 735 |
| H | 212 | 212 | 212 | 265 | 265 | 310 | 350 | 460 | 520 | 570 | 840 | 890 | 1030 | 1090 | 1150 | 1150 |
