产品概述
型号： YXH104X
口径： 50～1400mm
压力： 1.0～2.5MPa
材质： 铸铁、铸钢、不锈钢
活塞式可调式减压稳压阀是安装于高层建筑给排水系统管道上，将进口压力减至某一需要的出口压力的阀门。该阀门依靠本身能量使出口压力保持稳定在设定植，即出口压力不因进口压力及流量的变化而变化，并且阀门控制系统的进口处装有一个自清洁滤网，利用体特性，使比重较大、直径较大的悬浮颗粒不会进入控制系统，系统循环畅通无阻，使阀门能安全可靠地运行。系统动作平稳、强度高、使用寿命长。活塞式使用于大于450口径的阀门。
结构图
主要外形连接尺寸 单位：mm
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 |
| L | 205 | 216 | 250 | 320 | 365 | 415 | 500 | 605 | 698 | 787 | 914 | 978 | 978 | 1150 | 1300 | 1450 | 1650 | 1800 | 2000 | 2350 |
| H | 293 | 328 | 364 | 418 | 481 | 543 | 673 | 729 | 927 | 957 | 1188 | 1218 | 1600 | 1800 | 2000 | 2300 | 2600 | 2700 | 2860 | 3200 |

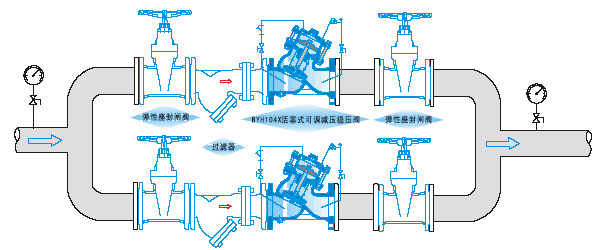

安装示意
水力控制阀是利用系统自身的水压控制阀门的开关，它由一个主阀及其附设的导管﹑导阀﹑针阀﹑球阀和压力表等组成， 主阀安装在配水管路需控制流量和压力的管路中．保持预定流量不变，将过大流量限制在一个预定值将上游高压减为下游低压。
