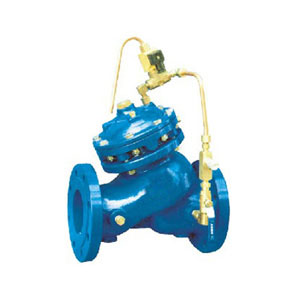

产品概述
型号：J145X
口径：50～1000mm
压力：1.0MPa、1.6MPa
材质：铸钢、铸铁、不锈钢
安装在各类给水系统管道上，根据电信号或手动操作，使阀门打开或关闭。快速的控制反应。关闭速度可调，阀门平稳关闭而不会产生压力波动。采用三向电磁阀，维护简单。
结构图
主要连接尺寸
| 公称通径 (mm) | 尺 寸(mm) |
| L | H |
| 50 | 205 | 255 |
| 65 | 216 | 290 |
| 80 | 250 | 326 |
| 100 | 320 | 380 |
| 125 | 365 | 448 |
| 150 | 415 | 495 |
| 200 | 500 | 625 |
| 250 | 605 | 744 |
| 300 | 698 | 879 |
| 350 | 787 | 909 |
| 400 | 914 | 1130 |
| 450 | 978 | 1160 |
| 500 | 978 | 1198 |
| 600 | 1200 | 1600 |
| 700 | 1450 | 1750 |
| 800 | 1560 | 1900 |
| 900 | 1800 | 2100 |
| 1000 | 2000 | 2400 |

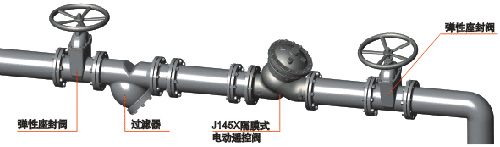

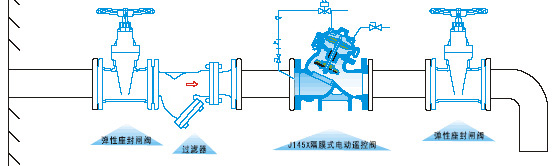

安装示意
