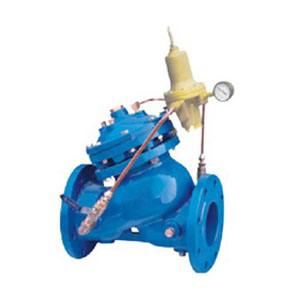

产品概述
型号：YX741X
口径: 50～1000mm
压力：1.0～2.5MPa
材质：铸铁、铸钢、不锈钢
隔膜可调式减压稳压阀是安装于高层建筑给排水系统管道上，将进口压力减至某一需要的出口压力的阀门。该阀门依靠本身能量使出口压力保持稳定在设定植，即出口压力不因进口压力及流量的变化而变化，并且阀门控制系统的进口处装有一个自清洁滤网，利用流体特性，使比重较大、直径较大的悬浮颗粒不会进入控制系统，确保系统循环通畅无阻，使阀门能可靠地运行，使用寿命长。
结构图
主要外形连接尺寸 单位：mm
| 公称通径 (mm) | 尺 寸(mm) |
| L | H |
| 50 | 205 | 300 |
| 65 | 216 | 337 |
| 80 | 250 | 467 |
| 100 | 320 | 520 |
| 125 | 365 | 580 |
| 150 | 415 | 640 |
| 200 | 500 | 778 |
| 250 | 605 | 889 |
| 300 | 698 | 1010 |
| 350 | 787 | 1037 |
| 400 | 914 | 1264 |
| 450 | 978 | 1294 |
| 500 | 978 | 1324 |
| 600 | 1200 | 1600 |
| 700 | 1450 | 1750 |
| 800 | 1560 | 1900 |
| 900 | 1800 | 2100 |
| 1000 | 2000 | 2400 |
主要技术参数
| 公称压力 （MPa） | 试验压力（MPa） | 调压范围 | 适用温度 | 适用介质 |
| 壳体 | 密封 |
| 1.0 | 1.5 | 1.1 | 0.05～0.8 MPa 0.12～1.4 MPa 0.12～1.6 MPa | ≤80℃ | 水 |
| 1.6 | 2.4 | 1.76 |
| 2.5 | 3.75 | 2.75 |

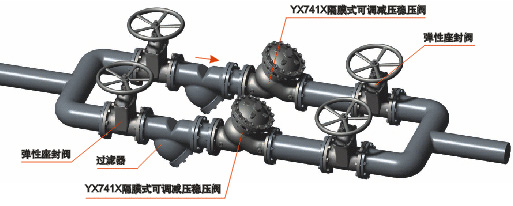

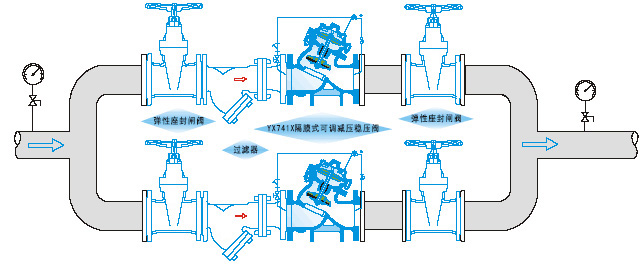

安装示意
水力控制阀是利用系统自身的水压控制阀门的开关，它由一个主阀及其附设的导管﹑导阀﹑针阀﹑球阀和压力表等组成， 主阀安装在配水管路需控制流量和压力的管路中．保持预定流量不变，将过大流量限制在一个预定值将上游高压减为下游低压。
