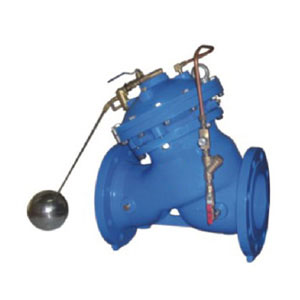

产品概述
型号： F745X
口径： 50～600mm
压力： 1.0MPa、1.6MPa
材质： 铸钢、铸铁、不锈钢
F745X隔膜式遥控浮球阀功能的水力操作式阀门。主要安装于水池或高架水塔的进水口处，当水位达到设定的高度时，主阀由浮球导阀控制关闭进水口停止供水；当水位下降后，主阀由浮球导阀控制打开进水口向水池注水，实现自动补水。液位控制精确，不受水压干扰；隔膜式遥控浮球阀可随水池的高度及使用空间任意位置安装，维护、调试、检查方便、密封可靠、使用寿命长。隔膜式阀门性能可靠、强度高、动作平稳适用于450口径以下的管道。
结构图
主要连接尺寸
| 公称通径 (mm) | 尺 寸(mm) |
| L | H |
| 50 | 205 | 255 |
| 65 | 216 | 290 |
| 80 | 250 | 326 |
| 100 | 320 | 380 |
| 125 | 365 | 448 |
| 150 | 415 | 495 |
| 200 | 500 | 625 |
| 250 | 605 | 744 |
| 300 | 698 | 879 |
| 350 | 787 | 909 |
| 400 | 914 | 1130 |
| 450 | 978 | 1160 |
| 500 | 978 | 1198 |
| 600 | 1200 | 1600 |
| 700 | 1450 | 1750 |
| 800 | 1560 | 1900 |
| 900 | 1800 | 2100 |
| 1000 | 2000 | 2400 |

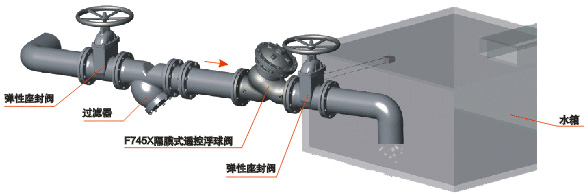

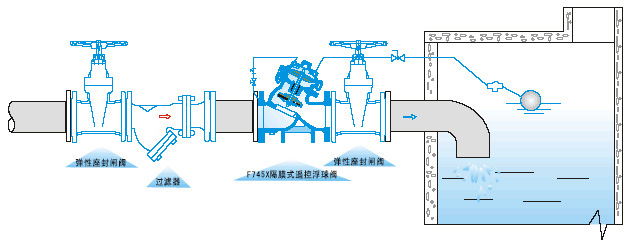

安装示意
水力控制阀是利用系统自身的水压控制阀门的开关，它由一个主阀及其附设的导管﹑导阀﹑针阀﹑球阀和压力表等组成， 主阀安装在配水管路需控制流量和压力的管路中．保持预定流量不变，将过大流量限制在一个预定值将上游高压减为下游低压。
