产品概述
Y42X型减压稳压阀,是一种以活塞代替膜片的压力调节阀。比膜片式提高寿命三倍以上。口径小于DN50的建议选用Y110和Y116(螺纹连接)的隔膜型减压阀:口径大于等于DN50的建议选用Y42X(法兰连接)的活塞型减压阀。该类阀门属于可调节型减压阀,阀后的压力可根据需要调节,投入使用后阀后压力始终减至并稳定在设定值,不因阀前压力、流量的波动而改变。阀门选材优质,性能可靠,使用寿命长。

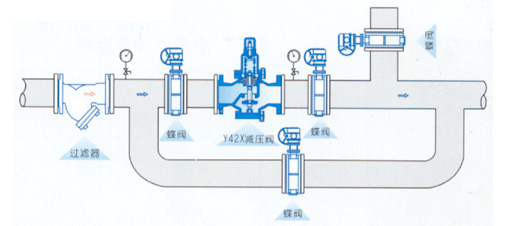

典型安装示意图

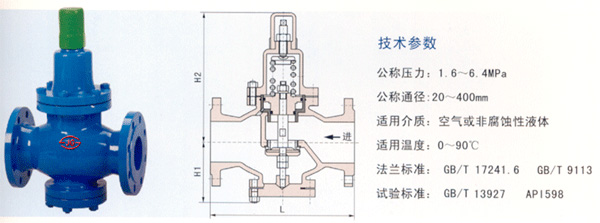

主要外形连接尺寸 单位：mm
| DN | L | H1 | H2 |
| PN16、25 | PN40 | PN64 | PN16 | PN25 | PN40 | PN64 | PN16 | PN25 | PN40 | PN64 |
| 20 | 160 | 160 | 170 | 90 | 90 | 90 | 90 | 220 | 220 | 220 | 220 |
| 25 | 180 | 200 | 200 | 95 | 95 | 100 | 105 | 255 | 255 | 265 | 265 |
| 32 | 200 | 220 | 220 | 100 | 100 | 100 | 110 | 255 | 255 | 265 | 265 |
| 40 | 220 | 240 | 240 | 115 | 115 | 130 | 130 | 325 | 325 | 330 | 330 |
| 50 | 250 | 270 | 270 | 120 | 120 | 135 | 135 | 325 | 325 | 330 | 330 |
| 65 | 260 | 280 | 300 | 125 | 125 | 130 | 145 | 330 | 330 | 340 | 355 |
| 80 | 310 | 330 | 330 | 135 | 135 | 150 | 160 | 340 | 340 | 340 | 340 |
| 100 | 350 | 380 | 380 | 108 | 108 | 185 | 185 | 317 | 317 | 360 | 360 |
| 125 | 400 | 450 | 450 | 190 | 200 | 200 | 245 | 560 | 560 | 565 | 565 |
| 150 | 450 | 500 | 500 | 205 | 210 | 240 | 280 | 580 | 580 | 585 | 585 |
| 200 | 500 | 560 | 560 | 220 | 245 | 245 | 310 | 630 | 630 | 635 | 635 |
| 250 | 600 | | | 270 | | | | 750 | | | |
| 300 | 800 | | | 310 | | | | 780 | | | |
| 350 | 850 | | | 390 | | | | 850 | | | |
| 400 | 900 | | | 420 | | | | 925 | | | |
