产品概述
Yz11X支管减压阀采用直接作用隔膜式结构,主要用于各种建筑给水系统、消防系统、中央空调系统、采暖系统等。它用于支管减压,可使供水压力分自己更加均衡,避免部分供水超压,优化高层建筑给水分区。它可代替分区调频变速水泵,在消防给水系统中可代替分区水泵,用于家用给水系统,可保护所有的水龙头和其它水器具。内部结构非常简单无卡阻,性能可靠,经久耐用。

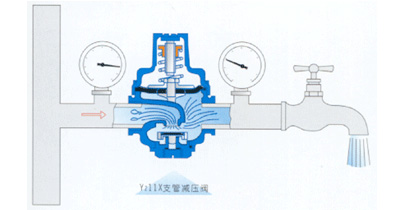

典型安装示意图
主要技术参数 单位：mm
| 类型 | 型号 | 公称压力 PN(Mpa) | 公称通径 DN(Mpa) | 连接形式 | 阀体材料 | 出口压力(Mpa) | 工作℃ |
| 支管减压阀 | YZ11X-16T YZ11X-25T | 1.6，2.5 | 15～50 | 内螺纹 | 青钢 | 0.05～0.6(可调) | 80 |
| YZ11X-16P YZ11X-25P | 不锈钢 |

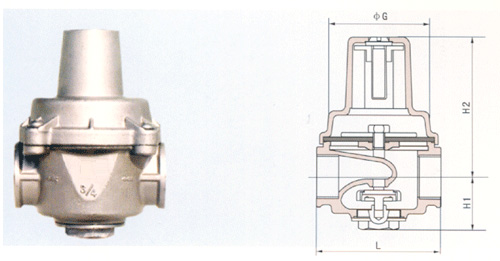

主要外形连接尺寸 单位：mm
| 公称通径DN(Mpa) | 尺寸(MM) | 重量(Kg) |
| MM | in | A | B | C | φG |
| 15 | 1/2 | 31 | 60 | 76.5 | 59 | 1.2 |
| 20 | 3/4 | 31 | 75 | 76.5 | 73 | 1.2 |
| 25 | 1 | 36 | 88 | 85 | 81 | 1.4 |
| 32 | 11/4 | 42 | 93 | 98 | 81 | 1.5 |
| 40 | 11/2 | 45 | 98 | 102 | 85 | 2 |
| 50 | 2 | 54 | 130 | 117 | 98 | 2.65 |
