产品概述
YB43X、YB13X比例式减压阀,是一种等比例减低流经介质压力的调节阀。通常用于高层建筑、泵站及消防系统,既能减动压又能减静压,减压比例精确。该阀结构简单,选材优质,价格低廉,性能可靠。参考比例有:2:1、3:1、4:1、3:2、5:2等,如客户有特殊要求,可在订单中说明。
典型安装示意图

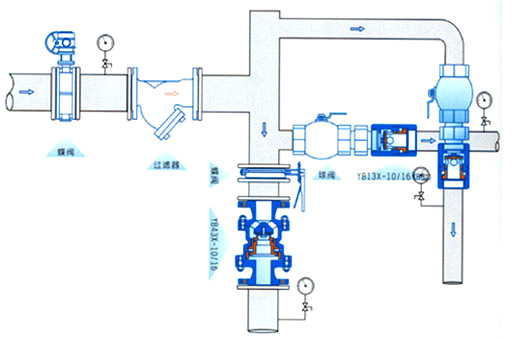

YB13X比例式减压阀安装图

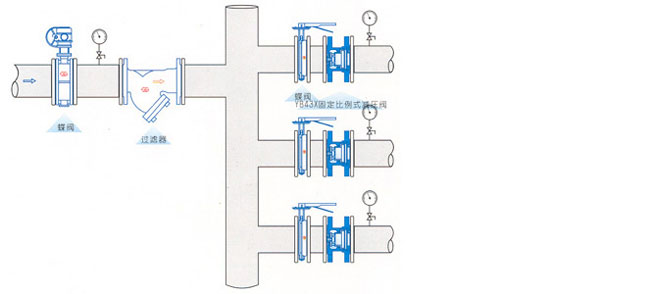

YB43X比例式减压阀安装图
主要零件材料 单位：mm
| YB13X |
| 适用介质 | 适用介质 | 水、气体 |
| 适用温度 | ≤90℃ |
| 压力误差 | ≤8% |
| 最小开启压力 | 2：1 | 0.2MPa |
| 3：1 | 0.3MPa |
| 连接形式 | 法兰、内螺纹 |
| 主要零件材料 | 阀体 | 锡青铜 | 不锈钢 | 铸铁 |
| 内件 | 锡青铜 | 不锈钢 | 锡青铜或不锈钢 |
| 主要零件材料 | 阀体 | 锡青铜 | 不锈钢 | 铸铁 | 球墨铸铁 |
| 内件 | 锡青铜 | 不锈钢 | 锡青铜或不锈钢 |

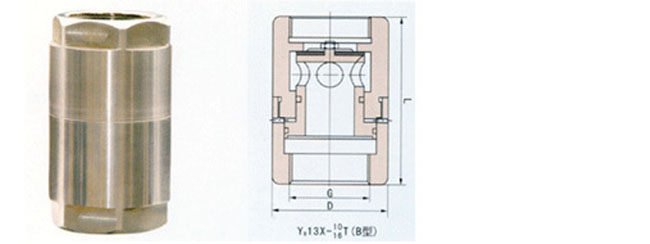

主要外形连接尺寸 单位：mm
| YB13X-10/16(B型) |
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
| G | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 21/2" |
| L | 80 | 80 | 90 | 100 | 110 | 120 | 140 |
| D | 50 | 50 | 54 | 60 | 68 | 80 | 104 |
YB43X
| DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L(B型) | | | 78 | 85 | 102 | 122 | 140 | 160 | 178 | 230 |
