产品概述
静音式止回阀主要由阀体、阀座、导流体、阀瓣、轴承及弹簧等主要零件组成,内部流道采用流线型设计,压力损失极小。阀瓣启闭行程很短,停泵时可快速关闭,防止巨大的水锤声,具有静音关闭的特点。
该阀主要用于给排水、消防、暖通系统,可安装于水泵出口处,以防止倒流及水锤对泵的损害。

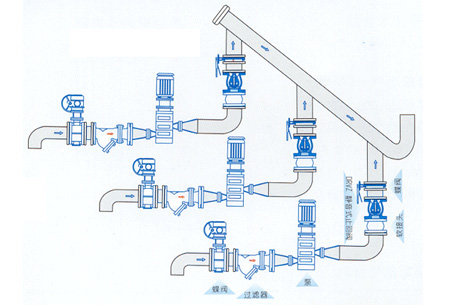

典型安装示意图
主要技术参数 单位：mm
公称压力：1.0～2.5MPa
公称通经：50～350mm
适用介质：水、油品、海水、污水
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
主要零部件材料 单位：mm
| 体、导流体 | 阀座、轴承、阀瓣、轴 | 弹簧 |
| 球墨铸铁、灰铸铁 | 铝青铜或不锈钢 | 不锈钢 |

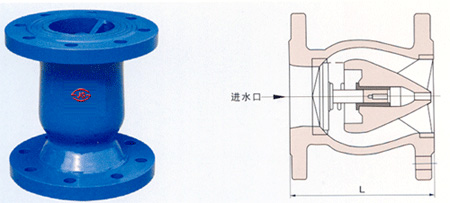

主要外形连接尺寸 单位：mm
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 110 | 120 | 150 | 180 | 229 | 254 | 267 | 292 | 330 | 356 | 381 |
