产品概述
消声止回阀适用于给排水管道,阀瓣采用进出口两端中心轴导向,启闭灵活,可水平安装或垂直安装。阀瓣采用弹簧加载,其快速关闭能有效地消除水锤,密封性能好,关闭无噪声。它具有体积小、重量轻、流体阻力小,耐疲劳、寿命长等优点。

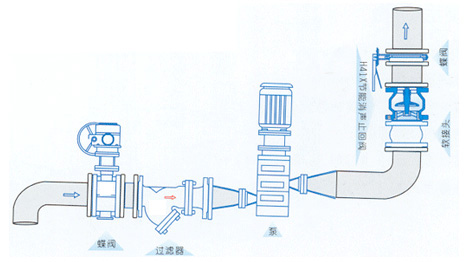

典型安装示意图
主要技术参数 单位：mm
公称压力：1.0～1.6MPa
公称通经：40～600mm
适用介质：水及弱腐蚀性流体
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 AP 1598
主要零部件材料 单位：mm
| 型号 | 阀体 | 密封圈 | 弹簧 |
| H41X-10 | 铸铁或不锈钢 | 丁腈橡胶（NBR） | 不锈钢ICr18Ni9Ti |
| H41X-16 | 铸钢或不锈钢 | 丁腈橡胶（NBR） | 不锈钢ICr18Ni9Ti |

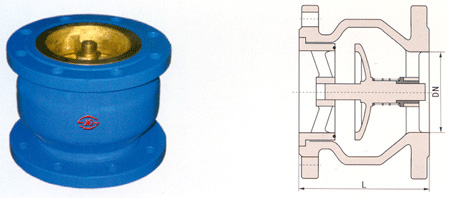

主要外形连接尺寸 单位：mm
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 112 | 120 | 130 | 150 | 165 | 190 | 210 | 255 | 310 | 320 | 380 | 405 | 430 | 450 | 510 |
