用途及特点

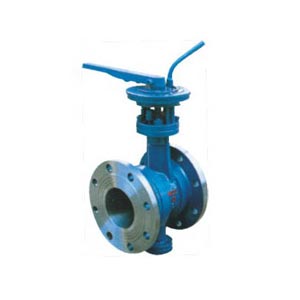

本蝶阀选用于食品、饮料、医药、化工等纯净管路及工业、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。
采用标准
法兰连接尺寸：GB9115-88； GB17241.6-98
GB91113-88； GB4216-84
结 构 长度：GB12221-89
压 力 试验：GB/T13927-92；
规格
(mm) | H1 | H2 | H3 | 最大
长度
Lmax | 最小
长度
Lmin | 设计
长度
L1 | D1 | Z-d |
| 0.6MPa | 1.0MPa | 1.6MPa | 0.6MPa | 1.0MPa | 1.6MPa |
| 50 | 80 | 112 | 32 | 163 | 138 | 151 | 110 | 125 | 125 | 4-14 | 4-18 | 4-18 |
| 65 | 95 | 122 | 32 | 188 | 152 | 170 | 130 | 145 | 145 | 4-14 | 4-18 | 4-18 |
| 80 | 98 | 130 | 32 | 192 | 162 | 177 | 150 | 160 | 160 | 4-18 | 8-18 | 8-18 |
| 100 | 114 | 142 | 32 | 215 | 175 | 205 | 170 | 180 | 180 | 4-18 | 8-18 | 8-18 |
| 125 | 128 | 174 | 32 | 230 | 185 | 215 | 200 | 210 | 210 | 8-18 | 8-18 | 8-18 |
| 150 | 139 | 180 | 32 | 240 | 195 | 225 | 225 | 240 | 240 | 8-18 | 8-22 | 8-22 |
