软密封对夹式蝶

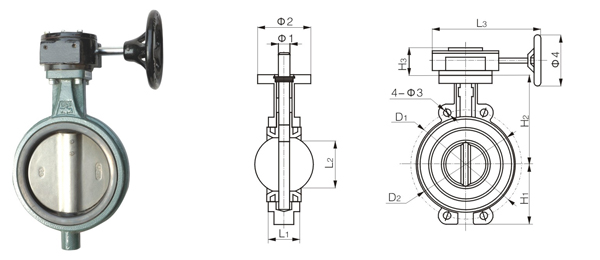

主要外形连接尺寸：

公称通径	尺寸 (mm)
公称通径	H1	H2	D1	D2	A	B	L1	L2	φ 1	φ 2	φ 3
65	76	143	145	109	28	170	46	47	126	70	26.5
80	89	155	160	124	28	170	46	65	126	70	18
100	104	170	185	153	33	260	52	91	15 8	90	24.5
125	118	190	215	185	33	260	56	112	19	90	23
150	132	210	238	206	33	260	56	146	19	90	25

注：1、以上蝶阀的密封试验压力DN50～800为1.1MPa；DN900～1000为0.66MPa；DN1200～1600为0.27MPa。
2、如工作压力超过1.6MPa建议选用三偏心蝶阀。
3、以上蝶阀的连接尺寸均按1.0MPa标准制造。
蝶阀不同开启度Cv值：

公称通径	尺寸
公称通径	H1	H2	H3	D1	D2	L1	L2	L3	φ1	φ2	φ3	φ4
50	70	130	68	120 120	95	43	32	245	126	70	23 23	152
65	76	143	68	145 145	109	46	47	245	126	70	26.5 26.5	152
80	89	155	68	160 160	124	46	65	245	126	70	18 18	152
100	104	170	68	185 185	153	52	91	245	15.8	90	26.5 26.5	152
125	118	190	68	215 215	179	56	112	245	19	90	23 23	152
150	132	210	68	238 238	206	56	146	245	19	90	25 25	152
200	167	243	85	295 295	264	60	194	400	22.1	115	25 25	300
250	198	282	85	357 357	316	68	242	400	285	115	29 29	300
300	239	310	102	407 407	373	68	292	400	31.7	140	29 29	305
350	267	368	102	467 467	436	78	325	400	31.7	140	30 30	305
400	309	400	121	515 525	488	102	380	431	33.15	197	26 30	290
450	328	422	121	565 585	539	114	428	431	38	197	26 30	290
500	361	480	125	620 650	593	127	474	488	41.15	197	26 33	300
600	459	562	150	725 770	816	154	573	488	50.65	276	30 36	300
700	530	770	158	840 895	800	165	692	620	50.65	276	30 36	300
800	600	835	163	950 1015	905	190	780	620	56.82	276	30 36	300
900	660	910	172	1050 1115	1005	203	950	620	56.82	276	30 36	300
1000	740	998	187	1160 1230	1110	216	1150	620	62.33	276	30 36	300
1200	880	1113	196	1380 1455	1330	254	1820	620	62.33	276	30 36	300

注：1、以上蝶阀的密封试验压力DN50～800为1.1MPa；DN900～1000为0.66MPa；DN1200～1600为0.27MPa。
2、如工作压力超过1.6MPa建议选用三偏心蝶阀。
3、以上蝶阀的连接尺寸均按1.0MPa标准制造。
