产品概述
型号： ZLF 口径： 15～350mm 压力： 1.6MPa 材质： 铸钢、铸铁、不锈钢
ZLF自立式平衡阀，是一种利用介质本身的压力变化来进行自我调控从而保持流经该被控系统流量不变的阀门，ZLF自立式平衡阀具有流量指示，可在线调节，适用于供热及空调系统等非腐蚀性介质的流量控制。运行前一次性测试调节，可使系统流量自动恒定在预先设置的设定值。该阀门流量调节准确，操作简单，运作平稳，性能可靠，使用寿命长。
技术参数
公称压力：1.6MPa 公称通径：15～350mm 适用介质：水、油等非腐蚀性液体 适用温度：0～100℃ 。
主要零部件材料
零件名称 材料
阀体、阀盖 灰铸铁、球铁、铸钢 阀杆 不锈钢 阀瓣 铸铜膜片 丁腈橡胶
结构图
主要连接尺寸
| 公称通径 (mm) | 尺 寸(mm) | 流量控制范围 m 3 /h |
| L | H1 | H2 |
| 15 | 110 | 122 | 70 | 0.1～1 |
| 20 | 110 | 122 | 70 | 0.1～1.5 |
| 25 | 115 | 137 | 74 | 0.2～2 |
| 32 | 160 | 182 | 91 | 0.5～4 |
| 40 | 200 | 191 | 147 | 1～6 |
| 50 | 215 | 197 | 147 | 2～10 |
| 65 | 230 | 205 | 154 | 3～15 |
| 80 | 275 | 259 | 181 | 5～25 |
| 100 | 290 | 268 | 211 | 10～35 |
| 125 | 315 | 334 | 227 | 15～50 |
| 150 | 350 | 357 | 260 | 30～80 |
| 200 | 430 | 407 | 303 | 40～180 |
| 250 | 520 | 452 | 367 | 100～300 |
| 300 | 635 | 486 | 430 | 150～500 |
| 350 | 670 | 555 | 495 | 200～700 |
主要技术参数
| 公称压力(Mpa) | 壳体试验压力(Mpa) | 适用温度 | 适用介质 |
| 1.6 | 2.4 | ≤100℃ | 水、油等非腐蚀性液体 |

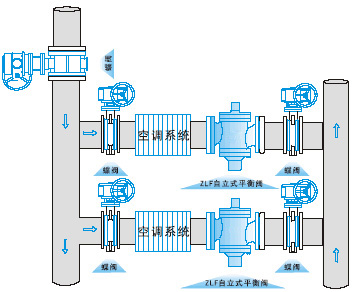

安装示意
水力控制阀是利用系统自身的水压控制阀门的开关，它由一个主阀及其附设的导管﹑导阀﹑针阀﹑球阀和压力表等组成， 主阀安装在配水管路需控制流量和压力的管路中．保持预定流量不变，将过大流量限制在一个预定值将上游高压减为下游低压。
