J41F46衬氟截止阀

产品特点

适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

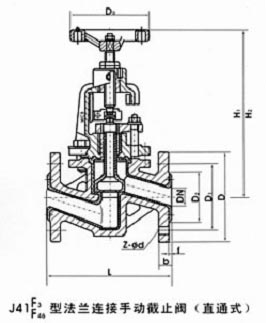

主要外形和连接尺寸

公称通径		标准值						参考值
DN (mm)	NPS (inch)	L	D	D1	D2		f	b		Z-φd	W		D0	H		WT(Kg)
		PN 1.0MPa
15	1/2	130	95	65		45	2		14	4-φ14		100	235		260	6.5
20	3/4	150	105	75		55	2		16	4-φ14		100	240		265	7
25	1	160	115	85		65	2		16	4-φ14		120	245		270	7.87
32	11/4	180	135	100		78	2		18	4-φ18		140	255		285	11
40	11/2	200	145	110		85	3		18	4-φ18		140	285		315	13
50	2	230	160	125		100	3		20	4-φ18		160	295		330	15
65	21/2	290	180	145		120	3		20	4-φ18		180	350		395	23
80	3	310	195	160		135	3		22	4-φ18		240	395		445	38
100	4	350	215	180		155	3		22	8-φ18		240	450		490	42
125	5	400	245	210		185	3		24	8-φ18		280	525		555	55
150	6	480	280	240		210	3		24	8-φ23		320	605		645	77
200	8	495	335	295		265	3		26	8-φ23		360	645		765	135
250	10	622		390		350	320		3	28	12-φ23	400		685		805	220
300	12	698		440		400	368		4	28	12-φ23	400		710		814	277
350	14	787		500		460	428		4	30	16-φ23	450		750		855	320
PN 1.6MPa
15	1/2		130		95	65	45	2		14	4-φ14		100		240	265	7
20	3/4		150		105	75	55	2		16	4-φ14		100		245	270	7.6
25	1		160		115	85	65	2		16	4-φ14		120		250	270	8.2
32	11/4		180		135	100	78	2		18	4-φ18		140		260	290	12
40	11/2		200		145	110	85	3		18	4-φ18		140		285	320	14
50	2		230		160	125	100	3		20	4-φ18		160		300	335	18
65	21/2		290		180	145	120	3		20	4-φ18		180		355	400	26
80	3		310		195	160	135	3		22	8-φ18		240		400	450	40
100	4		350		215	180	155	3		24	8-φ18		240		455	495	50
125	5	400	245	210	185	3	26	8-φ18	280	530	560	65
150	6	480	280	240	210	3	28	8-φ23	320	610	650	85
200	8	495	335	295	265	3	30	12-φ23	360	650	770	150
250	10	622	405	355	320	3	32	12-φ25	400	690	810	245
300	12	698	460	410	375	4	34	12-φ25	400	730	845	295
