产品概述
SRB系列篮式过滤器是除去液体中含有少量固形物的小型设备，可保护压缩机、泵和其它设备及仪表等正常工作；也是提高产品纯度、净化气体的小型设备。因此，广泛应用于石油、化工、化纤、医药、食品等工业。SRB系列篮式过滤器有壳体、排污盖、滤芯、滤网、螺栓等组成。网眼总面积是入口管道截面积的3-4倍，压差为0.05-0.15，压力在设计有不同。SRB系列篮式过滤器共有四种形式：直通平底SRB系列篮式过滤器；直通弧底SRB系列篮式过滤器；高低接管平底SRB系列篮式过滤器；高低接管弧底SRB系列篮式过滤器；订货时必须详细注明。
主要外形尺寸

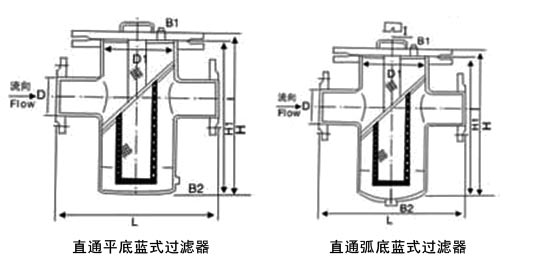

直通篮式过滤器单位：(mm)
| DN | Ø | L | H | H2 | ～H | W(in) | WT(㎏) |
| PN2.0 | PN5.0 |
| 25 | 76 | 220 | 100 | 260 | 480 | R3/8 | 8.9 | 15.7 |
| 32 | 76 | 220 | 105 | 270 | 495 | R3/8 | 11.8 | 19.2 |
| 40 | 114 | 280 | 120 | 300 | 550 | R3/8 | 16.4 | 23.6 |
| 50 | 114 | 280 | 120 | 300 | 550 | R1/2 | 20.0 | 28.9 |
| 65 | 140 | 330 | 130 | 350 | 650 | R1/2 | 29.6 | 48.4 |
| 80 | 168 | 340 | 140 | 400 | 740 | R1/2 | 38.8 | 65.3 |
| 100 | 219 | 420 | 160 | 470 | 880 | R3/4 | 71.0 | 126.3 |
| 150 | 273 | 500 | 190 | 620 | 1175 | R3/4 | 120.5 | 248.0 |
直通篮式过滤器单位：(mm)
| DN | Do | n-Y | Ø | L | H1 | H2 | H3 | ～H | W(in) | WT(㎏) |
| 200 | 290 | 4-16 | 325 | 560 | 540 | 230 | 1180 | 1875 | R3/4 | 327.1 |
| 250 | 375 | 4-16 | 426 | 660 | 650 | 270 | 1350 | 2170 | R3/4 | 472.3 |
| 300 | 420 | 4-16 | 480 | 750 | 860 | 320 | 1620 | 2690 | R3/4 | 624.9 |
| 350 | 460 | 4-20 | 500 | 800 | 1010 | 370 | 1830 | 3085 | R1 | 897 |
| 400 | 500 | 4-20 | 550 | 840 | 1150 | 400 | 2020 | 3445 | R1 | 924.6 |
| 450 | 550 | 4-24 | 600 | 960 | 1310 | 440 | 2220 | 3710 | R1 | 1084.5 |
| 500 | 640 | 4-24 | 700 | 1080 | 1440 | 470 | 2410 | 4145 | R1 | 1587.5 |
高低接管篮式过滤器单位：(mm)
| DN | Ø | L | H1 | H2 | H3 | ～H | W(in) | WT(㎏) |
| PN2.0 | PN5.0 |
| 25 | 76 | 220 | 110 | 70 | 280 | 520 | R3/8 | 9.6 | 125 |
| 32 | 76 | 220 | 110 | 70 | 285 | 525 | R3/8 | 12.9 | 168 |
| 40 | 114 | 280 | 120 | 100 | 340 | 630 | R3/8 | 18.6 | 24.8 |
| 50 | 114 | 280 | 120 | 100 | 340 | 630 | R1/2 | 22.7 | 29.3 |
| 65 | 140 | 330 | 160 | 110 | 400 | 750 | R1/2 | 33.3 | 40.6 |
| 80 | 168 | 340 | 180 | 140 | 460 | 860 | R1/2 | 44.3 | 55.2 |
| 100 | 219 | 420 | 220 | 170 | 550 | 1040 | R3/4 | 83.0 | 103.6 |
| 150 | 273 | 500 | 310 | 220 | 720 | 1375 | R3/4 | 140.0 | 181.5 |
