产品概述
产品型号：H44F46
产品名称：旋启式衬氟止回阀
公称压力：1.0-1.6Mpa
产品用途：衬氟止回阀是一种依靠介质本身的流动而自动启闭阀瓣用来阻止介质逆向流动的自动防腐阀门，又称逆止阀或单向阀。
产品特点：旋启式止回：它的阀瓣都是围绕阀座外的轴旋转启、闭，防止介质倒流。 轴与阀瓣设计为一体，全部衬氟的轴镶嵌在阀体与阀盖之间形成的特殊凹槽内，启闭灵活，密封可靠。

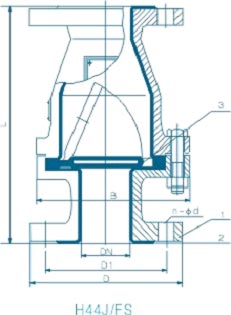

◆结构图片
主要零部件材料表
| 序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈钢 |
| Z | C | P | R |
| 1 | 阀体、阀盖 | Ht250 | WCB | CF8 | CF8M |
| 2 | 衬里层/阀座 | FEP(F46)PCTFE(F3)PFA(可熔性聚四氟乙烯) |
| 3 | 轴、阀瓣(板) | 1Cr13/35WCB1Cr18Ni1900Cr17Ni14Mo2 |
| 4 | 螺栓 | 35 | 34 | 1Cr17Ni2 | 1Cr17Ni2 |
| 5 | 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 |
主要外形和连接尺寸
| 公称 通径 DN | 标准值 | 参考值 |
| | L | D | D | D | f | b | Z-Фd | D0 | H | 重量 |
| | PN1.0(Mpa) |
| 15 | 130 | 95 | 65 | 45 | 2 | 14 | 4-Ф14 | 105 | 55 | 5 |
| 20 | 150 | 105 | 75 | 55 | 2 | 16 | 4-Ф14 | 115 | 58 | 7 |
| 25 | 160 | 115 | 85 | 65 | 2 | 16 | 4-Ф14 | 128 | 60 | 9 |
| 32 | 180 | 135 | 100 | 78 | 2 | 18 | 4-Ф18 | 145 | 75 | 11 |
| 40 | 200 | 145 | 110 | 85 | 3 | 18 | 4-Ф18 | 160 | 82 | 13.5 |
| 50 | 230 | 160 | 125 | 100 | 3 | 20 | 4-Ф18 | 178 | 95 | 18 |
| 65 | 290 | 180 | 145 | 120 | 3 | 20 | 4-Ф18 | 205 | 105 | 22 |
| 80 | 310 | 195 | 160 | 135 | 3 | 22 | 4-Ф18 | 230 | 120 | 28 |
| 100 | 350 | 215 | 180 | 155 | 3 | 22 | 8-Ф18 | 255 | 135 | 34 |
| 125 | 400 | 245 | 210 | 185 | 3 | 24 | 8-Ф18 | 305 | 158 | 58 | |
| 150 | 480 | 280 | 240 | 210 | 3 | 24 | 8-Ф23 | 345 | 180 | 72 |
| 200 | 495 | 335 | 295 | 265 | 3 | 26 | 8-Ф23 | 415 | 215 | 150 |
| 250 | 622 | 390 | 350 | 320 | 3 | 28 | 12-Ф23 | 490 | 240 | 165 |
| 300 | 698 | 440 | 400 | 368 | 4 | 28 | 12-Ф23 | 540 | 265 | 190 |
| 350 | 787 | 500 | 460 | 428 | 4 | 30 | 16-Ф23 | 585 | 300 | 225 |
| 400 | 914 | 565 | 515 | 482 | 4 | 32 | 16-Ф25 | 635 | 360 | 254 |
| 450 | 978 | 615 | 565 | 532 | 4 | 32 | 20-Ф25 | 680 | 385 | 285 |
| 500 | 978 | 670 | 620 | 585 | 4 | 34 | 20-Ф25 | 740 | 415 | 333 |
| 公称 通径 DN | 标准值 | 参考值 |
| | L | D | D | D | f | b | Z-Фd | D0 | H | 重量 |
| | PN1.6(Mpa) |
| 15 | 130 | 95 | 65 | 45 | 2 | 14 | 4-Ф14 | 110 | 55 | 6 |
| 20 | 150 | 105 | 75 | 55 | 2 | 16 | 4-Ф14 | 120 | 58 | 7.8 |
| 25 | 160 | 115 | 85 | 65 | 2 | 16 | 4-Ф14 | 135 | 60 | 10 |
| 32 | 180 | 135 | 100 | 78 | 2 | 18 | 4-Ф18 | 150 | 75 | 12.5 |
| 40 | 200 | 145 | 110 | 85 | 3 | 18 | 4-Ф18 | 165 | 82 | 14.5 |
| 50 | 230 | 160 | 125 | 100 | 3 | 20 | 4-Ф18 | 185 | 95 | 19.5 |
| 65 | 290 | 180 | 145 | 120 | 3 | 20 | 4-Ф18 | 210 | 105 | 25.5 |
| 80 | 310 | 195 | 160 | 135 | 3 | 22 | 8-Ф18 | 235 | 120 | 30 |
| 100 | 350 | 215 | 180 | 155 | 3 | 24 | 8-Ф18 | 260 | 135 | 36 |
| 125 | 400 | 245 | 210 | 185 | 3 | 26 | 8-Ф18 | 310 | 158 | 62 |
| 150 | 480 | 280 | 240 | 210 | 3 | 28 | 8-Ф23 | 350 | 180 | 78 |
| 200 | 495 | 335 | 295 | 265 | 3 | 30 | 12-Ф23 | 420 | 215 | 156 |
| 250 | 622 | 405 | 355 | 320 | 3 | 32 | 12-Ф25 | 505 | 240 | 172 |
| 300 | 698 | 460 | 410 | 375 | 4 | 34 | 12-Ф25 | 560 | 265 | 240 |
| 350 | 787 | 520 | 470 | 435 | 4 | 38 | 16-Ф25 | 605 | 300 | 208 |
| 400 | 914 | 580 | 525 | 485 | 4 | 40 | 16-Ф30 | 650 | 350 | 265 |
